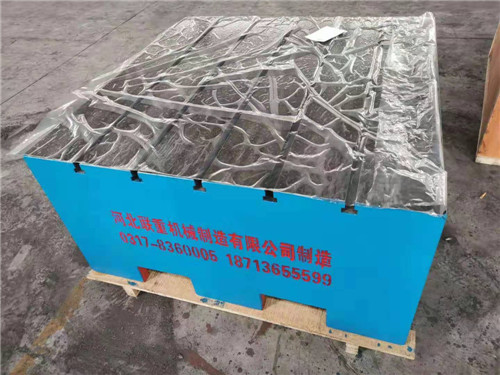

铸铁方箱主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁制成的具体6个工作面的空腔正方体，其中一个工作面上有V型槽。铸铁方箱检定的环境条件：常温、常湿。
铸铁方箱要求：
铸铁方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆，棱边倒角。在方箱内壁应有标牌，并标有规格尺寸，级别出厂编号、制造厂名称。
铸铁方箱精度：
对于刮研制方箱除检定平面度外，还要用涂色法检定接触斑点。方箱精度分为：1级、2级、3级三个精度级别。
铸铁方箱铸铁方箱检定方法：
对于边长为300mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。
铸铁方箱规格：100mm/150mm/200mm/250mm/300mm/400mm/500mm 非标规格可按客户要求及图纸加工定制。
| 规格 (mm) | 工作面平行度 | 工作面平面度 | 工作面垂直度 | |||
| 精度等级 (μm) | ||||||
| 1 | 2 | 1 | 2 | 1 | 2 | |
| 100 × 100 × 100 | 2 | 4 | 2 | 4 | 2 | 4 |
| 150 × 150 × 150 | 3 | 6 | 3 | 6 | 3 | 6 |
| 200 × 200 × 200 | 4 | 8 | 2.5 | 4 | 4 | 8 |
| 300 × 300 × 300 | 6 | 12 | 2.5 | 4 | 6 | 12 |
| 400 × 400 × 400 | 8 | 16 | 4 | 8 | 8 | 16 |
| 500 × 500 × 500 | 20 | 40 | 5 | 12 | 20 | 40 |
