产品详情

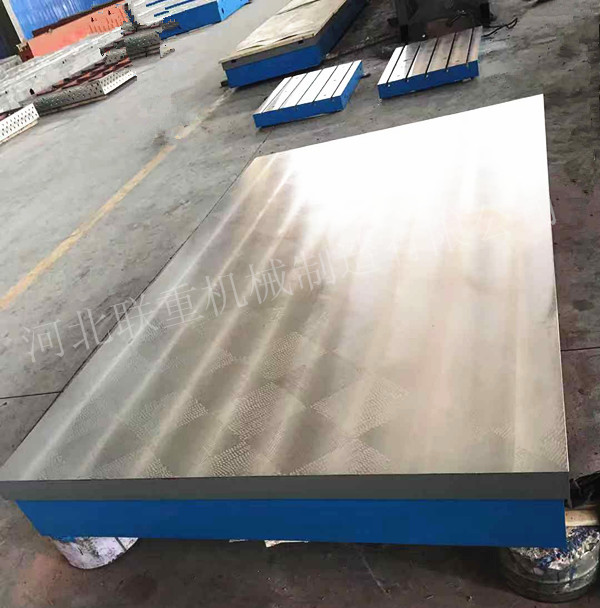

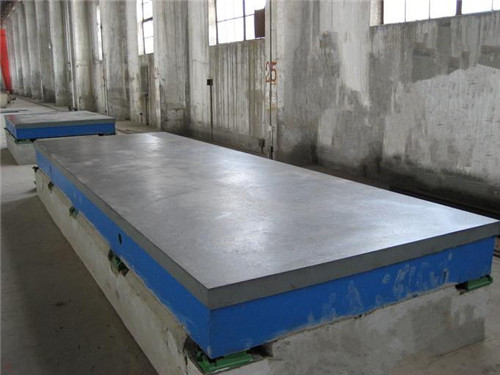

铸铁平台是用于工件检测或装配的平面基准器具,如测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏差,并作出划线。铸铁平台可用涂色法检验零件平面度,具有准确、直观、方便的优点。在经过刮研的铸铁平板平台上推动表座、工件比较顺畅,无发涩感觉,方便了测量及测量的准确度。

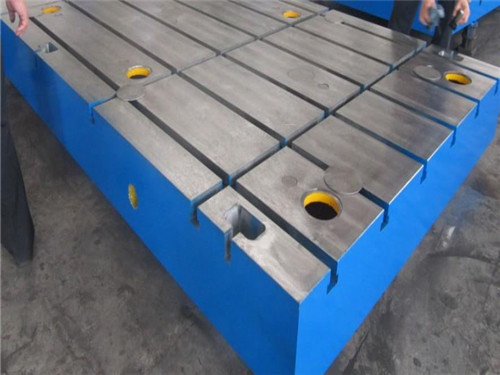

铸铁平台分为平面和开槽两种,可根据客户的具体使用做出相应的选择;铸铁平板的机械加工检验主要是检验铸铁平板有没有沙孔、气孔、裂纹、夹沙、缩松和加工误差等;铸铁平板的成品检验主要是检验铸铁平板的平面度和外观及其规格是否可以达到使用要求。
铸铁平板在使用时要行安装调试。然后,
1、把铸铁平板平台的工作面擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和铸铁平板平台的工作面有过激的碰撞,防止损坏铸铁平板平台的工作面。
2、工件的重量不可以超过平板的额定载荷,否则会造成工作质量降低,还有可能损坏平板的结构,甚至会造成铸铁平板平台变形,使之损坏,无法使用。
3、使用完毕后要及时擦净平板的工作面,如果比较长时间不用,涂上一层防锈油,然后铺一层白纸。
铸铁平板规格以及精度如下:如需规格,可根据要求定制。
规格 | 精度等级 | 规格 | 精度等级 | ||||||||
0级 | 1级 | 2级 | 3级 | 精刨 | 0级 | 1级 | 2级 | 3级 | 精刨 | ||
100×100 | 4 | 8 | 26 | 2500×2500 | 72 | 180 | 270 | ||||
200×100 | 5 | 10 | 20 | 3000×1000 | 168 | 248 | |||||
200×200 | 5 | 10 | 20 | 3000×1500 | 174 | 154 | |||||
300×200 | 6 | 12 | 24 | 3000×2000 | 184 | 275 | |||||
300×300 | 6 | 12 | 24 | 3000×2500 | 186 | 276 | |||||
400×300 | 6 | 12 | 24 | 3000×3000 | 210 | 300 | |||||
400×400 | 6 | 12 | 24 | 4000×1000 | 210 | 300 | |||||
500×300 | 6 | 12 | 24 | 4000×1500 | 210 | 300 | |||||
500×500 | 7 | 14 | 28 | 4000×2000 | 219 | 310 | |||||
600×400 | 7 | 14 | 28 | 4000×2500 | 228 | 340 | |||||
600×500 | 7 | 14 | 28 | 4000×3000 | 240 | 360 | |||||
800×500 | 8 | 16 | 32 | 80 | 5000×1500 | 249 | 370 | ||||
800×600 | 8 | 16 | 32 | 80 | 5000×2000 | 255 | 375 | ||||
900×600 | 8 | 16 | 32 | 80 | 5000×2500 | 264 | 390 | ||||
1000×750 | 9 | 18 | 36 | 90 | 5000×3000 | 287 | 420 | ||||
1000×1000 | 10 | 20 | 39 | 96 | 6000×1500 | 287 | 420 | ||||
1200×1000 | 20 | 39 | 96 | 6000×2000 | 293 | 430 | |||||
1500×1000 | 24 | 48 | 120 | 6000×2500 | 300 | 450 | |||||
1500×1500 | 25 | 50 | 125 | 6000×3000 | 308 | 460 | |||||
2000×1000 | 26 | 52 | 129 | 8000×1500 | 366 | 500 | |||||
2000×1500 | 56 | 140 | 8000×2000 | 370 | 520 | ||||||
2000×2000 | 60 | 152 | 230 | 8000×2500 | 375 | 530 | |||||
2500×1500 | 64 | 152 | 230 | 8000×3000 | 382 | 570 | |||||
2500×2000 | 68 | 168 | 248 |
有任何问题或者需要可以随时致电我厂 电话:18330777166(微信同号),QQ:3050701150.
